Descrizione prodotto
· Il prodotto è un driver per display a catodo comune con ingresso/uscita seriale integrato, che collega un microprocessore a un display LED digitale a 7 segmenti a 8 cifre; può essere collegato anche a un display a barre o a 64 LED indipendenti.
· Include un codificatore BCD di tipo B su chip, cicli di scansione multipli, driver di segmenti e una RAM statica 8*8 per memorizzare ogni dato.
· Una pratica interfaccia seriale a quattro fili consente il collegamento a tutti i microprocessori generici. È possibile indirizzare ogni dato senza dover riscrivere l'intero display durante l'aggiornamento.
· Consente inoltre agli utenti di scegliere se codificare o meno ciascun dato.
· Il dispositivo include una modalità di spegnimento a basso consumo da 150μA, controllo della luminosità analogico e digitale, un registro di limite di scansione che permette di visualizzare da 1 a 8 bit di dati e una modalità di rilevamento per accendere tutti i LED.
Specifiche:
1. Un singolo modulo può pilotare una matrice a catodo comune 8*8
2. Tensione di funzionamento del modulo: 5V
3. Dimensioni del modulo: lunghezza 128mm X larghezza 32mm X altezza 13mm
4. Con 64 fori per viti di fissaggio, diametro 3mm
5. Modulo con interfaccia di ingresso e uscita, supporta il collegamento in cascata di più moduli
Istruzioni di cablaggio:
1. Il lato sinistro del modulo è la porta di ingresso, il lato destro è la porta di uscita.
2. Quando si controlla un singolo modulo, è sufficiente collegare la porta di ingresso alla CPU
3. Quando più moduli sono collegati in cascata, l'ingresso del primo modulo è collegato alla CPU, l'uscita è collegata all'ingresso del secondo modulo e l'uscita del secondo modulo è collegata all'ingresso del terzo modulo
La confezione include:

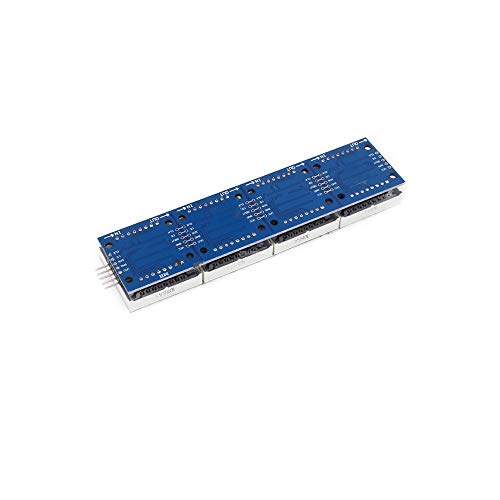

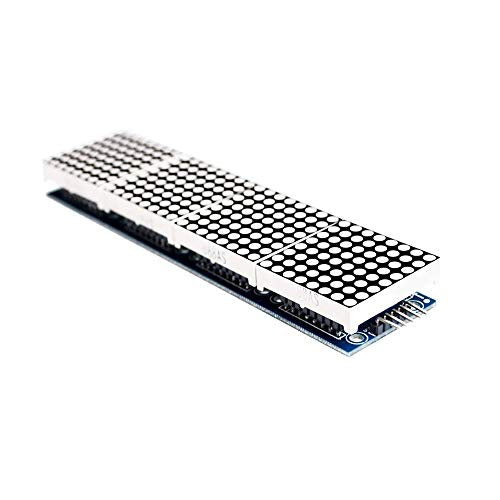

2*Modulo MAX7219 quattro in uno (prodotto finito, con matrice di punti, testato)
2*Cavo Dupont 5P da 20CM
