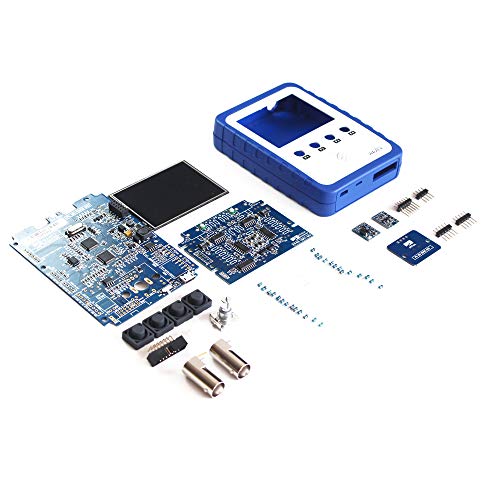

Treedix オシロスコープ DIY キット WAVE2 2 チャンネル ポータブル デジタル ストレージ オシロスコープ デュアル チャンネル ハンドヘルド 2.4 インチ TFT LCD タッチ スクリーン デジタル オシロスコープ キット

WAVE2のハイライト:
チャンネル数: 2
帯域幅: チャネルあたり 0 – 200KHz
感度範囲: 5mV/DIV – 20V/DIV (x1 プローブ使用)
最大入力電圧: 50Vpk (x1 プローブ使用)
最大リアルタイムサンプリングレート: 1MS/s
時間基準範囲 10us/DIV – 500s/DIV
XYディスプレイ機能: あり
ファンクションジェネレータ機能: 0～20KHz（正弦波）デュアルチャンネルDDSファンクションジェネレータ内蔵
ディスプレイ解像度: 320 x 240 カラーディスプレイ
ディスプレイサイズ: 2.4インチ
タッチディスプレイ機能: あり
電池式で持ち運び可能（DIYキットには電池は付属していません）

重要な注意事項
WAVE2 DIY キットの作業を始める前に、すべてのツールが準備されていること、およびはんだ付けの経験があることを確認してください。はんだごてとすべてのコンポーネントは慎重に取り扱い、お子様の手の届かない場所に保管してください。

バッテリーについて
WAVE2 DIY キットにはバッテリーは付属していませんが、対応するヘッダー付きのバッテリー ワイヤがキットに付属しています。独自のバッテリーを入手できるように、次のサイズ以下のバッテリーを入手してください。
長さ x 幅 x 高さ = 62mm x 40mm x 5mm; または
長さ x 幅 x 高さ = 68mm x 31mm x 5mm
推奨バッテリーサイズ:
L x W x H = 59mm x 37mm x 5mm / 1200mAh (通常は503759 1200mAhと表記)

仕様
一般的な
2.4インチ 320x240 カラーディスプレイ
タッチパネル操作
YXモードが利用可能
2チャンネルDDSファンクションジェネレータ内蔵
軽量で持ち運びに便利
垂直
チャンネル数: 2
アナログ帯域幅: DC – 200KHz
感度: 5mV/Div - 20V/Div (x1 プローブ使用時)
感度誤差: < 5%
解像度: 12ビット
入力インピーダンス: 1Mオーム/25pF
最大入力電圧: 50Vpk
カップリング: DC、AC
水平
最大リアルタイムサンプリングレート: 1Msps (チャネルあたり)
タイムベース: 10us/Div - 500s/Div
記録の長さ: 1024 ポイント
トリガー
トリガーモード: 自動、通常、シングル
トリガータイプ: 立ち上がり/立ち下がりエッジ
トリガーポジション: 1/
